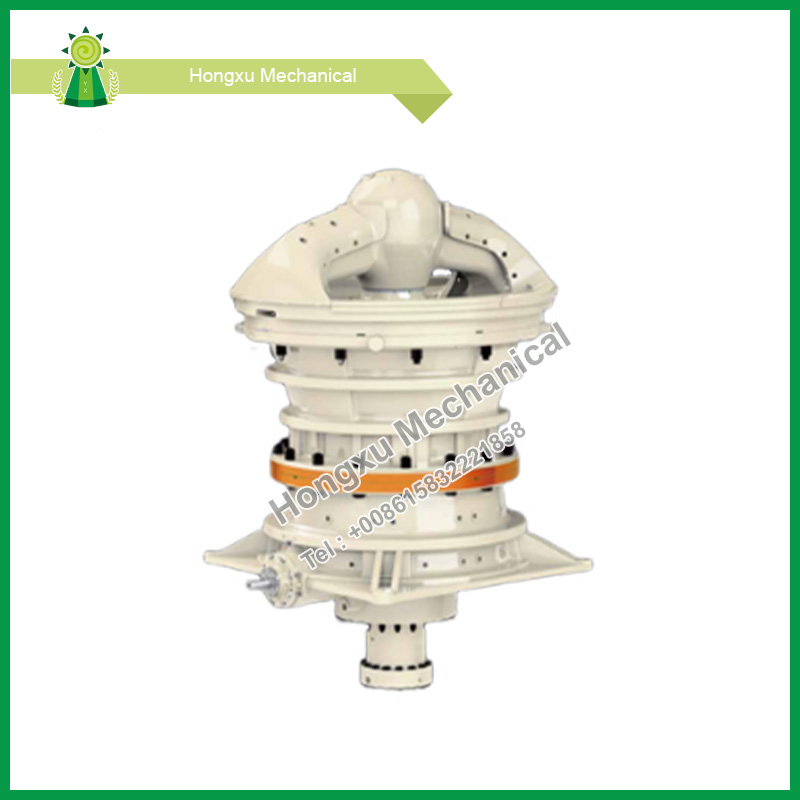

Concasseur giratoire série GC

Le concasseur giratoire de la série GC est un équipement de base développé par Hongxu Machinery pour les scénarios de concassage grossier minier à grande échelle. Il convient au broyage de matériaux à haute résistance comme le granit, le minerai et le calcaire, et est largement utilisé dans les opérations à grande échelle telles que les mines à ciel ouvert, le traitement des métaux et les lignes de production d'agrégats. Cet équipement adopte un cadre intégré robuste. Les composants principaux, y compris l'arbre principal et le cône de concassage, sont constitués de pièces moulées en acier allié à haute résistance, résistantes aux chocs et à l'usure, et peuvent supporter la charge d'alimentation continue de matériaux de grand tonnage. La chambre de concassage profonde optimisée et la conception précise de l'excentricité améliorent l'efficacité de morsure du matériau et évitent le blocage du matériau. Combiné à une vitesse de rotation raisonnable, il peut réaliser des opérations à taux de concassage élevé. Il est équipé d'un moteur dédié haute puissance et d'un système de transmission stable, fournissant une sortie continue sous des charges élevées et adaptant sa capacité à différentes tailles de projets. Il prend en charge le réglage hydraulique de l'orifice de décharge et les principales pièces d'usure sont installées de manière modulaire, simplifiant ainsi l'exploitation et la maintenance. De plus, la structure d'étanchéité optimisée réduit les fuites de poussière, les composants à faible bruit répondent aux normes vertes et sont compatibles avec les systèmes de contrôle PLC pour la surveillance des opérations et les avertissements de panne, contribuant ainsi à des opérations de concassage grossier efficaces et stables.

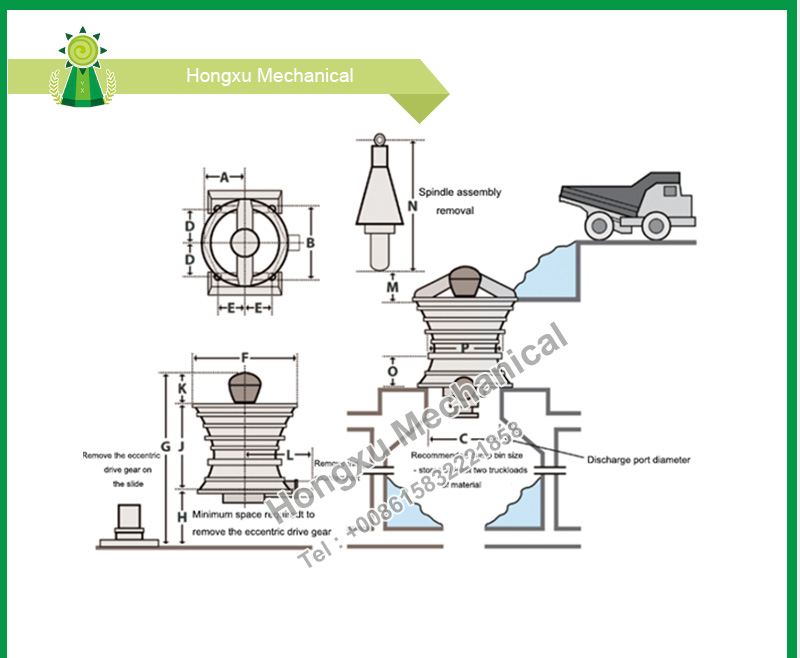

Dimensions

Pour présenter clairement les différences de dimensions externes entre les différents modèles de concasseur giratoire de la série GC, les paramètres de base sont présentés sous forme de tableau, ce qui permet aux clients de sélectionner facilement le modèle en fonction de l'espace du site d'installation et des besoins de production.

Broyeur Modèle		A	B	C	D	E	F	G	H	J	K	L	M	N	O	P
GC4265	mm	1676	3581	2616	1664	1524	3937	6899	2092	3385	1422	2194	152	4578	1251	3010
GC5065	mm	1676	3581	2616	1664	1524	4458	7607	2092	4006	1507	2194	152	5200	1251	3010
GC5475	mm	2044	4394	3229	2070	1740	4928	8405	2448	4350	1607	2454	152	5635	1454	3581
GC6275	mm	2044	4394	3229	2070	1740	5574	9081	2448	5037	1596	2454	152	6186	1454	3581
GC6089	mm	2286	5131	3746	2413	1753	5588	10469	2997	5366	2108	2648	152	6826	1753	3886
GC60110	mm	2489	5486	4425	2438	2184	6197	11382	3864	5372	2146	2838	229	7656	1854	4775

Caractéristiques du produit

Le concasseur giratoire de la série GC présente des avantages exceptionnels dans de multiples dimensions, notamment la structure, la résistance à l'usure, la protection de l'environnement, ainsi que l'exploitation et la maintenance. Les fonctionnalités spécifiques incluent :

1. Concassage à haute efficacité

La chambre de concassage est adaptée aux aliments de grand diamètre et la conception de la chambre ultra-profonde permet des opérations à taux de concassage élevé, fournissant ainsi des matières premières de haute qualité pour un traitement ultérieur.

2. Résistant à l'usure et durable

Les pièces résistantes à l'usure sont généralement fabriquées en acier à haute teneur en manganèse, tandis que le revêtement supérieur et la protection de décharge du cadre inférieur peuvent être en alliage de chrome. L'arbre principal en acier allié robuste, équipé d'un manchon d'arbre principal fileté, réduit les dommages dus au stress. La conception du châssis à haute résistance s'adapte aux conditions de travail difficiles, prolongeant ainsi la durée de vie de l'équipement.

3. Protection de l'environnement

Le cache-poussière est équipé d'un ventilateur haute pression pour empêcher la poussière de pénétrer dans les unités excentriques et d'entraînement, améliorant ainsi la durée de vie des roulements et répondant aux exigences de la production minière verte.

4. Fonctionnement et entretien pratiques

La conception équilibrée réduit l'impact du fonctionnement de l'équipement ; le remplacement de la douille de traverse et du joint d'huile ne nécessite aucun démontage de la traverse ; la bague d'oxycoupage sous l'écrou de broche permet un remplacement plus rapide du revêtement du cône mobile ; le jeu du pignon réglable de l'extérieur et l'indicateur d'usure des roulements étagés affichent visuellement les conditions d'usure ; la position de la broche est facilement réglable et les dimensions du produit sont contrôlées en fonction de la compensation de l'usure des pièces résistantes à l'usure ; le fonctionnement modulaire et indépendant du système hydraulique de lubrification, basé sur un système de contrôle PLC verrouillé avec le moteur principal, permet la surveillance, l'enregistrement des données et la protection de l'équipement de plusieurs paramètres tels que la température de l'huile, le débit et la pression.

5. Structure fiable

La broche et le cône mobile sont forgés d'une seule pièce, éliminant ainsi la possibilité de desserrage lors du concassage et garantissant la stabilité opérationnelle de l'équipement.

Soutien aux entreprises

Hongxu Machinery fournit aux utilisateurs de concasseurs giratoires de la série GC une assistance complète en matière de technologie, de pièces de rechange, de formation et de service après-vente : une équipe de professionnels propose des solutions de sélection, de mise en service et de personnalisation, ainsi que des questions et réponses en ligne 24h/24 et 7j/7 ; assure un approvisionnement suffisant et une livraison rapide des pièces de rechange essentielles ; organise des formations sur l'exploitation et la maintenance pour améliorer l'autonomie des clients ; fournit une garantie sur l'équipement et, après la période de garantie, les clients peuvent toujours bénéficier d'une assistance technique à vie et d'un approvisionnement en pièces de rechange à prix coûtant.
