Concasseur à cône hydraulique monocylindre série GP

Description du produit

Le concasseur à cône hydraulique monocylindre de la série GP utilise un moteur électrique comme source d'alimentation. Il utilise un arbre horizontal et des engrenages pour transmettre la puissance, ce qui entraîne la rotation du manchon excentrique. Ensuite, cette rotation fait effectuer à la paroi de concassage un mouvement d'oscillation excentrique. Pendant les opérations de concassage, un changement périodique de la distance entre la paroi de concassage et la paroi de la mâchoire se produit, permettant ainsi une compression et un concassage continus de matériaux durs tels que le granit, le minerai et les galets de rivière, complétant ainsi le traitement des matières premières aux produits finis répondant aux exigences de granulométrie. L'équipement adopte une conception modulaire ; la même unité principale peut basculer entre différents types de chambres pour un concassage grossier, moyen et fin simplement en remplaçant les pièces résistantes à l'usure. De plus, l'orifice de décharge peut être ajusté dynamiquement par pression hydraulique pendant le fonctionnement de l'équipement. Combiné avec des pièces résistantes à l'usure usinées avec précision (aucun emballage requis pour l'installation), cela simplifie considérablement l'exploitation et la maintenance, ce qui le rend adapté aux besoins de concassage multi-processus des grandes et moyennes entreprises de sable, de gravier et d'exploitation minière.

Paramètres techniques

Les chiffres de capacité de production dans le tableau sont donnés à titre indicatif uniquement et s'appliquent uniquement au granit de dureté moyenne avec une densité apparente de 1,6 t/m³ lorsque la chambre de concassage est pleine. Les résultats de référence pour d’autres matériaux peuvent être approximés en convertissant la densité apparente.

Différents types de chambres et courses ont différentes plages d'orifices de décharge applicables. Recherchez la taille autorisée de l'orifice de décharge dans le tableau des paramètres principaux et combinez-la avec la référence de capacité de production. Le débit maximum augmentera à mesure que la paroi de concassage et la paroi de la chambre de broyage s'usent.

Analyse structurelle

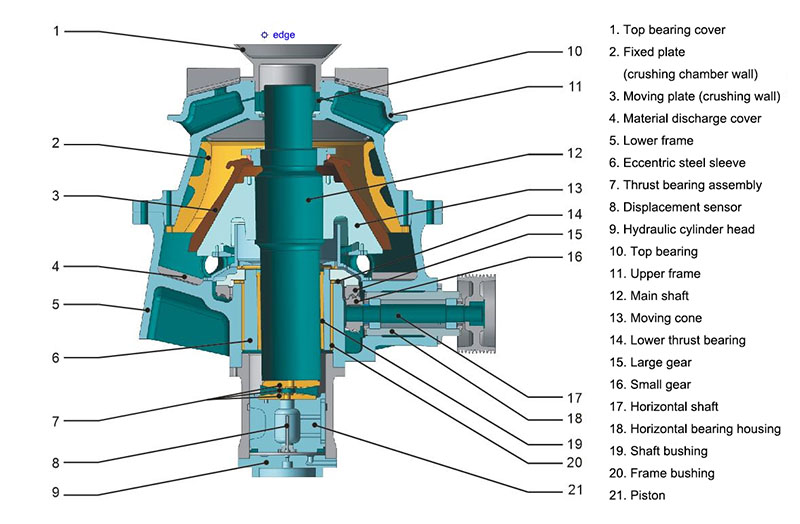

Ce diagramme montre la structure du concasseur à cône hydraulique monocylindre de la série GP, qui se compose principalement d'un couvercle de palier supérieur, d'une plaque fixe (paroi de mâchoire), d'une plaque mobile (paroi de concassage), d'un châssis, d'un manchon en acier excentrique, d'un système hydraulique et de composants de transmission.

Caractéristiques du produit

1. Adaptabilité multi-chambres : la même unité principale peut basculer entre les chambres de concassage grossière, moyenne et fine simplement en remplaçant les pièces résistantes à l'usure. Il couvre des scénarios de concassage secondaires à quaternaires et s'adapte de manière flexible aux différentes exigences du processus.

2. Excellente forme des particules du produit fini : le concasseur a une structure de chambre de concassage optimisée, une fréquence de concassage et une excentricité raisonnables. Lorsqu'il est combiné avec le principe de concassage en couches, il produit des produits finis avec une taille de particule uniforme et une forme de particule régulière, qui répondent aux normes d'agrégats de haute qualité.

3. Performances de capacité exceptionnelles : un cadre robuste prend en charge un fonctionnement à haute puissance et la conception à grande excentricité augmente encore le débit de matériaux, permettant des opérations de concassage stables à haut volume.

4. Coût global contrôlable : la conception optimisée de la chambre et les pièces résistantes à l'usure de haute qualité réduisent la consommation d'acier de l'unité. Les modes de concassage en couches et d'alimentation complète améliorent l'utilisation de l'équipement et contrôlent efficacement les coûts de production.

5. Fonctionnement et entretien pratiques et efficaces : l'orifice de décharge du concasseur prend en charge le réglage hydraulique dynamique. Vous pouvez l'ajuster à la puissance idéale avec un seul bouton lorsque le broyeur est en marche. Ses pièces résistantes à l'usure sont usinées avec précision, vous n'avez donc pas besoin d'utiliser de mastic lors de leur installation. Cela permet un remplacement rapide des pièces et réduit considérablement les temps d'arrêt.

6. Haut degré d'automatisation : le concasseur est équipé d'un système de contrôle PLC. Les données de fonctionnement et l'état de l'équipement sont affichés sur l'écran tactile en temps réel. Le fonctionnement est facile à comprendre et simple. Les grandes lignes de production peuvent fonctionner de manière entièrement automatique, ce qui réduit le besoin de travail manuel.

Garantie après-vente

Hongxu Machinery propose un service après-vente complet pour son concasseur à cône hydraulique monocylindre de la série GP. L'équipe professionnelle de l'entreprise peut répondre rapidement aux besoins tels que la configuration des équipements et la réparation des défauts des machines. L'équipe donne également des conseils sur le remplacement des pièces résistantes à l'usure et propose des services d'inspection réguliers. En outre, l’équipe optimisera les paramètres de l’équipement en fonction des conditions de production des clients pour garantir un fonctionnement stable et efficace de l’équipement pendant une longue période.
